（一） 调研背景
随着宽带业务向家庭 延伸,通信光网络的建设重点正在由核心网向光纤接入网乃至于光纤到户(FTTH)发展。在FTTH 建设中,由于光缆被安放在拥挤的管道中或者经过多次弯曲后被固定在接线盒和插座等具有狭小空间的线路终端设备中,所以FTTH用的光缆应该是结构简单敷设方便和价格便宜的光缆。因此,一些著名的光纤制造商纷纷开展了抗弯曲单模光纤的研究。
（二） 调研方法
本调查采用了典型调查的方法，通过分析现有的市场情况，了解同行竞争对手的相关产的技术指标。在调查过程中，综合实用了观察法，询问法，以获取更多有用的资料；
时间：2014年1月；
（三） 调研目的
寻找新产品的市场切入点，为新产品的研发做准备。
（四） 调研情况
1、G.657A3光纤市场总体状况：
G.657A3市场主要取决于FTTH发展，而我国FTTH的发展现状主要为：
2010 年我国是全球FTTx 用户数增长最多的国家；在2009 年FTTx 快速发展的基础上，2010 年各电信运营商继续加大了FTTx 的投入，除中国电信250 万线的EPON 集采和中国联通的1100 万线EPON 集采外，中国移动也积极推行FTTx，解决行业用户、高ARPU 值用户、移动营业厅、高档商业楼等的光纤接入问题；
中国电信“十一五”期间积极推进“光进铜退”，共退出铜缆6500万线对公里，光纤网络实现规模部署。无源光网络（PON）宽带端口数占比24%，光纤入户（FTTH即接入带宽达到100M以上），覆盖家庭数1000万；
中国电信的光纤在商务楼宇基本实现全覆盖；南方农村行政村通光缆比例接近70%，乡镇已经基本实现光缆全覆盖；根据业内人士估计，2010 年我国FTTx 用户已超过3300万户，继续超越日本居世界第一位；
此外，我国FTTH的发展还存在以下利好因素：
A 家庭上网用户近4亿
近4亿家庭上网的大多数网民将是FTTH的主要客户。
B 上网习惯促进FTTH发展
在家里上网的网民会对FTTH感兴趣，而2011年6月，第28次《中国互联网络发展状况统计报告》调查表明在家上网的网民比重已超过90%。
C 政策支持FTTH发展
据知情人士透露，工信部为了响应和支持去年国务院13号文件精神，最近拟定出台关于进一步鼓励民营资本进入基础电信运营市场的方案。该方案中称，将由三家运营商和广电方面共同出资51%的股份，民营股份49%，共同成立“驻地网建设有限责任公司”。
FTTH光纤的选用
室外（FTTC）：一般采用G.652光纤；楼内（FTTB）：一般采用G.652光纤；室内（FTTH）：一般是采用G.657光纤，原因如下：
由于光缆被安放在拥挤的管道中或者经过多次弯曲后被固定在接线盒或插座等具有狭小空间的线路终端设备中，所以FTTH用的光缆应该是结构简单、敷设方便和价格便宜的光缆; 为了规范抗弯曲单模光纤产品的性能，国际电信联盟ITU-T于2006年12月发布了《接入网用弯曲损耗不敏感单模光纤和光缆的特性》的标准建议，即G.657光纤标准

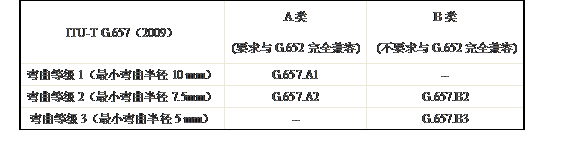

在新版本的标准建议中，按照是否与G.652光纤兼容的原则，将G.657光纤划分成了A大类和B大类光纤，同时按照最小可弯曲半径的原则，将弯曲等级分为1，2，3三个等级，其中1对应10mm最小弯曲半径，2对应7.5mm最小弯曲半径，3对应5mm最小弯曲半径。结合这两个原则，将G.657光纤分为了四个子类，G.657.A1、G.657.A2、G.657.B2和G.657.B3光纤，具体分类如表1所示，技术指标如表2所示。
而G.657A3是在A1、A2基础上，最新开发出来的新产品，其弯曲损耗已经达到了G.657B3标准，同时能保证与G.652D光纤兼容，是未来市场的主流产品；
2、G.657A3光纤主要技术参数对比
弯曲半径 | ITU-T G.657.A.1 | ITU-T G.657.A.2 | ITU-T G.657.A3 |
10mm | 0.75db/圈 | - | - |
7.5mm | - | 0.5db/圈 | - |
5mm | - | - | 0.15db/圈 |
表1
备注：表1中统计的为1550nm波段下的宏弯损耗；
G.657A3沿袭了A类特性，与G.652D完全兼容，因此其相关的光学参数与A1、A2基本保持不变，同时其弯曲半径达到5mm,几乎可认定光纤弯曲状态下的宏弯损耗可忽略不计
3、主要厂商G.657A3光纤比较
项目 | 单位 | 技术要求 | ||
衰减 @1310nm | dB/km | ≤0.35 | ≤0.35 | |
衰减 @1383nm | dB/km | ≤0.35 | ≤0.35 | |
衰减 @1550nm | dB/km | ≤0.21 | ≤0.21 | |
模场直径 @ 1310nm | micron | 8.6+0.4 | 8.6+0.4 | |
截止波长 | nm | ≤1260 | ≤1260 | |
零色散波长 | nm | 1304-1324 | 1304-1324 | |
PMD | PS/√km | 0.06 | 0.06 | |
宏弯损耗(5mm/圈) | db | ≤0.1（1550nm） | ≤0.1（1550nm） | |
宏弯损耗(5mm/圈) | db | ≤0.3(1625nm) | ≤0.25(1625nm) | |
使用厂家 | - | 康宁（ClearCurve） | Ofs（EZ-Bend） | |
表2
从表2中可以得出：一些知名的国内外厂商纷纷都研制出了超强抗弯曲光纤， 随着FTTH国内通信市场的不断扩容，超强抗弯曲光纤将会大量被使用，亨通作为国内主要的光纤供应商，研制G.657A3光纤有利于增强自身的市场竞争力，为未来的市场打下坚实的基础；
（五） G.657A3光纤工艺路线

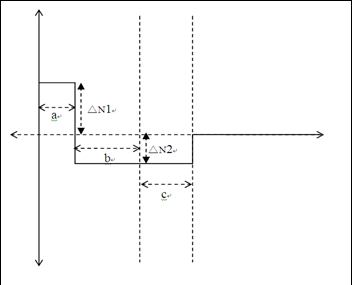

G.657A2波导结构
图1
1、图1为我司2013年开发的G.657A2光纤波导结构：
a:芯层、b:内包层、c:掺氟薄皮管；
2、波导结构：整体等效芯棒包芯比：(a+b+c)/a在5.0―5.3；b≈2.5a;c≈1.7a；△n1:0.0046,△n2:-0.0016;
3、G.657A3开发方向：要求：G.657A3较A2弯曲半径更小，弯曲损耗更低，开发方向如下:
3.1 增加△n2值；
3.2 增大c值；
3.3 减小b值；
4、结论
通过光纤设计软件模拟，当b=1.1a,c=4a时，△n2=-0.3%时，能制得最小值为0.02db (1550nm/5mm),完全达到G.657A3标准，以此为基础，通过计算，最终选型薄皮管型号如下：
Material Type | D | OD | ID |
F320-30 | -0.30% | 53mm | 34mm |
F320-40 | -0.40% | 53mm | 34mm |
表3
调研人员/日期：
项目负责人/日期：
